1. 产品概述

     HSC210-F电子互锁装置（以下简称HSC210-F）主要用于直流屏中两段开关不能同时闭合的互锁装置。工作原理是通过两个HSC210-F互锁装置锁杆顶住开关手柄，同时只能解锁一个锁杆，实现两个开关互锁。HSC210-F不能单独使用，两个互锁装置通过网线连接，并机配套使用。

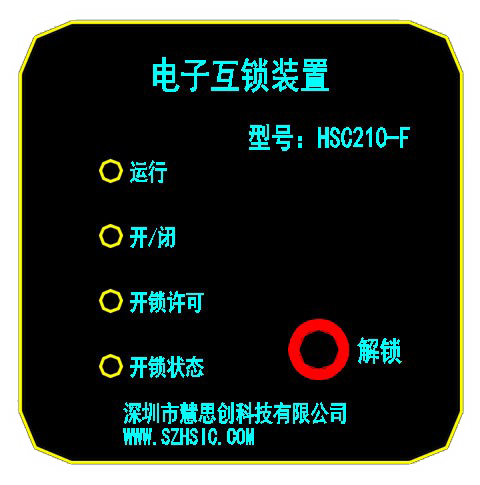

2. 面板功能

 2.1 指示灯

运行：装置工作指示，灯闪烁代表装置工作正常运行。

开/闭：指示灯亮，代表锁杆推开。

开锁许可：指示灯亮，代表可以解锁。

开锁状态：指示灯亮，代表已经解锁。
     2.2 解锁按键
          当解锁许可指示灯亮后，长按解锁键，电磁锁吸合，锁杆解锁。注意解锁键一定是长按，只要按键一松开，电磁锁就弹开，继续锁住。电磁锁吸合时间为5秒，也就是解锁时间。解锁后要间隔5秒，待开锁许可灯亮后，才能继续解锁。两个互锁装置不能同时按解锁键，同时按解锁键不能解锁。
3. 外观尺寸

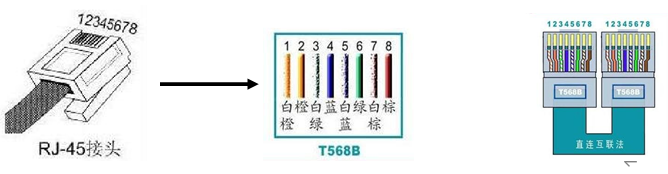

  4.1 网线水晶头压接

4.2 并机接线
